HOME커뮤니티Q&A| 공력장치 풀림방지에 관련하여 질문드립니다 | ||||||
| 작성자 | 원준혁 | Date | 2024-01-19 | Hits | 802 | |
|---|---|---|---|---|---|---|
|
1. 학교명(팀명) : 영남대학교(YUSAE) 2. 출전분야 : e-Formula 3. 관련규정 : 차량기술규정 15장 73조 3항 4. 문의내용 : 안녕하십니까, 공력장치 풀림방지에 관련하여 질문드리고 싶습니다.
윙 플랩 고정용으로 볼트체결만을 사용하고있습니다. 위 규정대로 풀림방지를 위해서는 와이어링 처리를 해야되지만 노드락와셔나 스프링와셔를 이용하여 그 외 풀림 방지 체결방식으로 충족시킬려고 합니다. 그럴 경우에는 동등한 성능 이상을 증빙할수 있는 자료를 준비해야한다고 규정집에 서술되어있습니다.
준비해야되는 자료로써 노드락와셔나 스프링 와셔에 대한 스펙시트만 해도 되는지, 아니면 와이어링 풀림방지와 비교하여 실험자료까지 제출해야되는지 질문드립니다.
    |
||||||

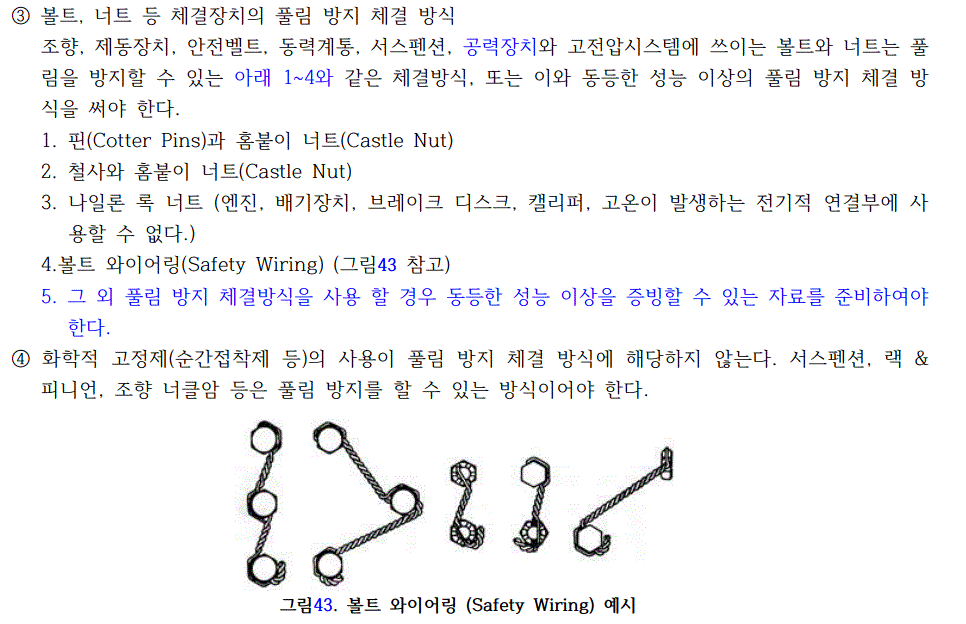

| 첨부파일1 |  풀림방지 규정 캡처.GIF |
|||||

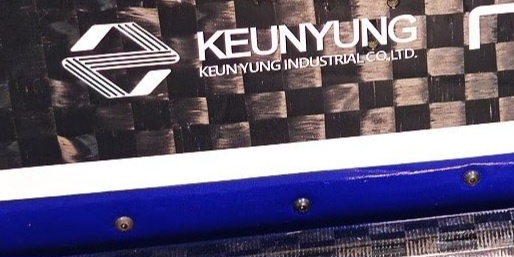

| 첨부파일2 |  플랩고정 목적으로 엔드플레이트에 볼트만 체결한 사진.jpg |
|||||

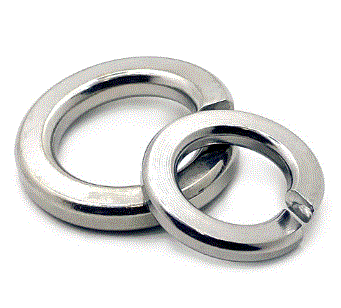

| 첨부파일3 | 스프링 와셔 사진.GIF |
|||||

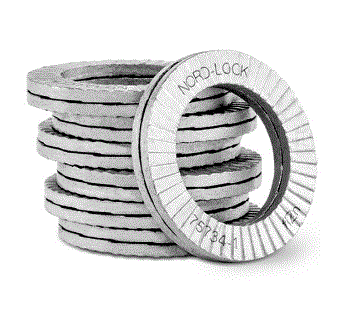

| 첨부파일4 | 노드락 와셔 사진.GIF |
|||||
