| 작성자 | 유보민 | Date | 2024-01-26 | Hits | 316 | |
|---|---|---|---|---|---|---|
|
1. 학교명(팀명) : 고려대학교(어울수레) 2. 출전분야 : e-Formula 3. 관련규정 : 제53조 4항 4. 문의내용 : 안녕하세요.
제 53조 4항에는 "④ AIR와 초기 충전 릴레이의 개방 및 단락은 실제 기구적인 상태를 감지해야 하며 릴레이 제어신호를 사용할 수 없다"라고 되어있습니다.

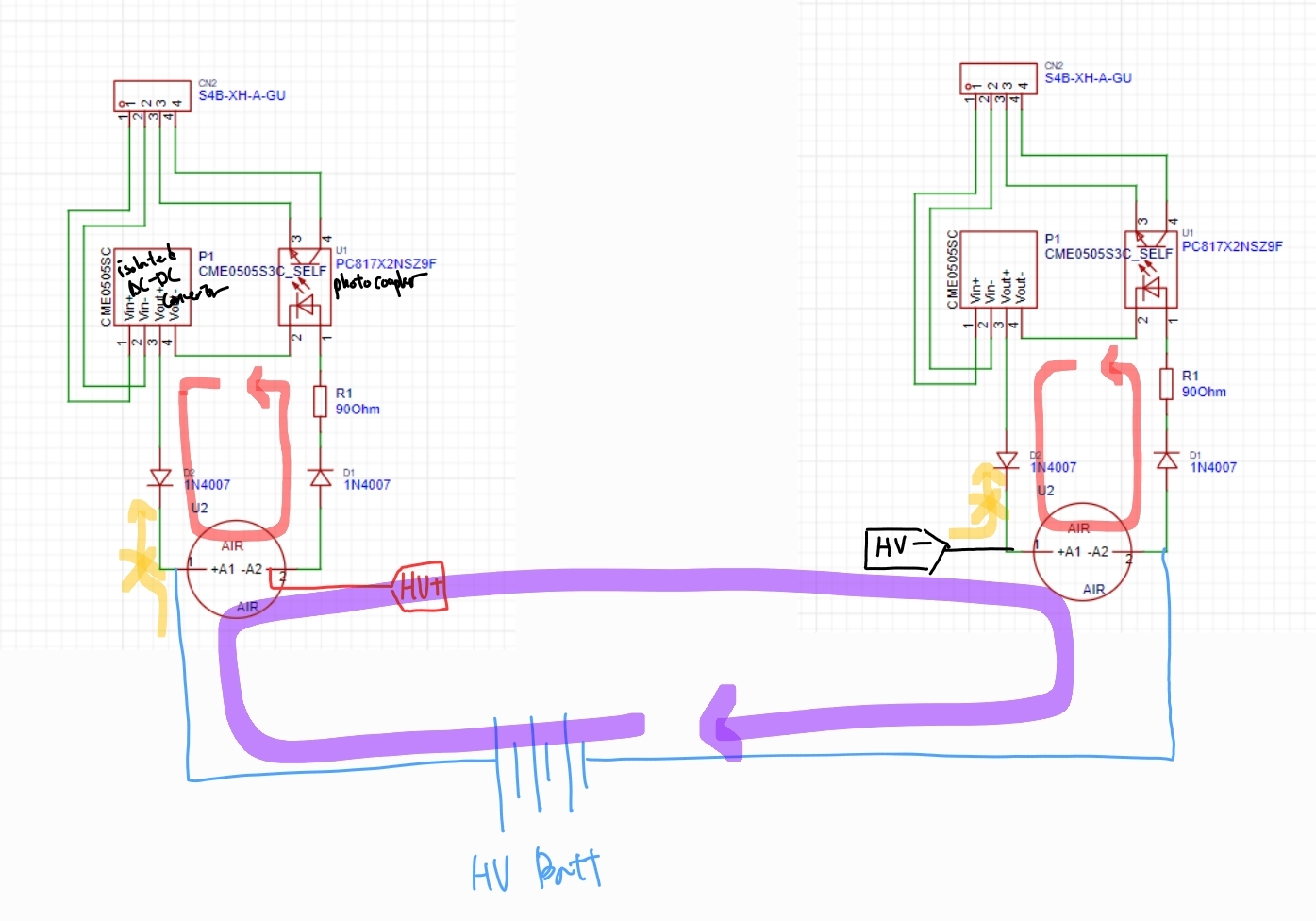

AIR의 두 핀에 대한 통전테스트를 통해 릴레이의 기구적인 상태(개방 및 단락)를 감지하는것도 해당 규정을 충족시키는지 문의드립니다. 아래와 같은 회로를 통하여 AIR에 대한 통전 테스트를 진행하게 됩니다. 기본적으로 포토커플러와 절연형 DCDC 컨버터를 통하여 AIR의 개방고 단락을 감지합니다. 그리고 다이오드를 추가하여 HV의 전압이 LV로 역방향으로 들어가지 않게 합니다. AIR가 단락되면 절연형DCDC 컨버터-다이오드-AIR-다이오드-저항-포토커플러 로 이어지는 회로에도 전류가 흐르며 AIR의 단락을 감지하게 되는 회로입니다.
감사합니다.  |
||||||
| 첨부파일1 |  KakaoTalk_20240126_122541435.jpg |
|||||
