| 작성자 | 박지수 | Date | 2024-03-04 | Hits | 291 | |
|---|---|---|---|---|---|---|
|
질문 글 작성 시 아래 내용 참고하시기 바라며 형식에 맞지 않거나 유의사항을 안지킬 경우 미답변 또는 무단 삭제될 수 있습니다.
※ 작성 전 중복 된 질문이 있는지 Q&A게시판 검색 바랍니다. ※ 말머리를 질문 내용에 맞게 선택해주시기 바랍니다. Baja/Formula/EV/기술/기타(공통) ※ 아래 형식에 맞게 작성해주시기 바라며 각 항목은 정확하게 작성 바랍니다. ※ 본 안내 글은 삭제 후 아래 항목만 작성바랍니다.
1. 학교명(팀명) : 서울과학기술대학교(mip) 2. 출전분야 : e-Formula 3. 관련규정 : Formula 차량기술규정 10장 49조 11-3 4. 문의내용 : 1) 볼트로 퓨즈 고정을 하기 위해서 PLA소재를 사용하여 3D프린터로 퓨즈 케이스를 제작하였는데, "전기적 연결부에는 플라스틱과 같은 비금속 재료의 사용을 금지한다" 라는 규정에 위반되는 것인지 궁금합니다. 아래 사진에서 흰색부분이 퓨즈, 회색부분이 퓨즈케이스(PLA소재)입니다. 볼트가 볼트 모양으로 제작된 퓨즈케이스에 끼워맞춤 될 수 있도록 제작이 되었고, 퓨즈케이스는 너트 위 퓨즈와 HV선 터미널이 U너트로 고정이 되는 방식입니다. 퓨즈케이스는 배터리 박스에 볼팅으로 고정이 됩니다. 2) 만약 규정에 위반된다면, abs소재로 대체했을 땐 규정에 맞는지도 궁금합니다. 늘 대회를 위해 힘써 주셔서 감사합니다.    |
||||||

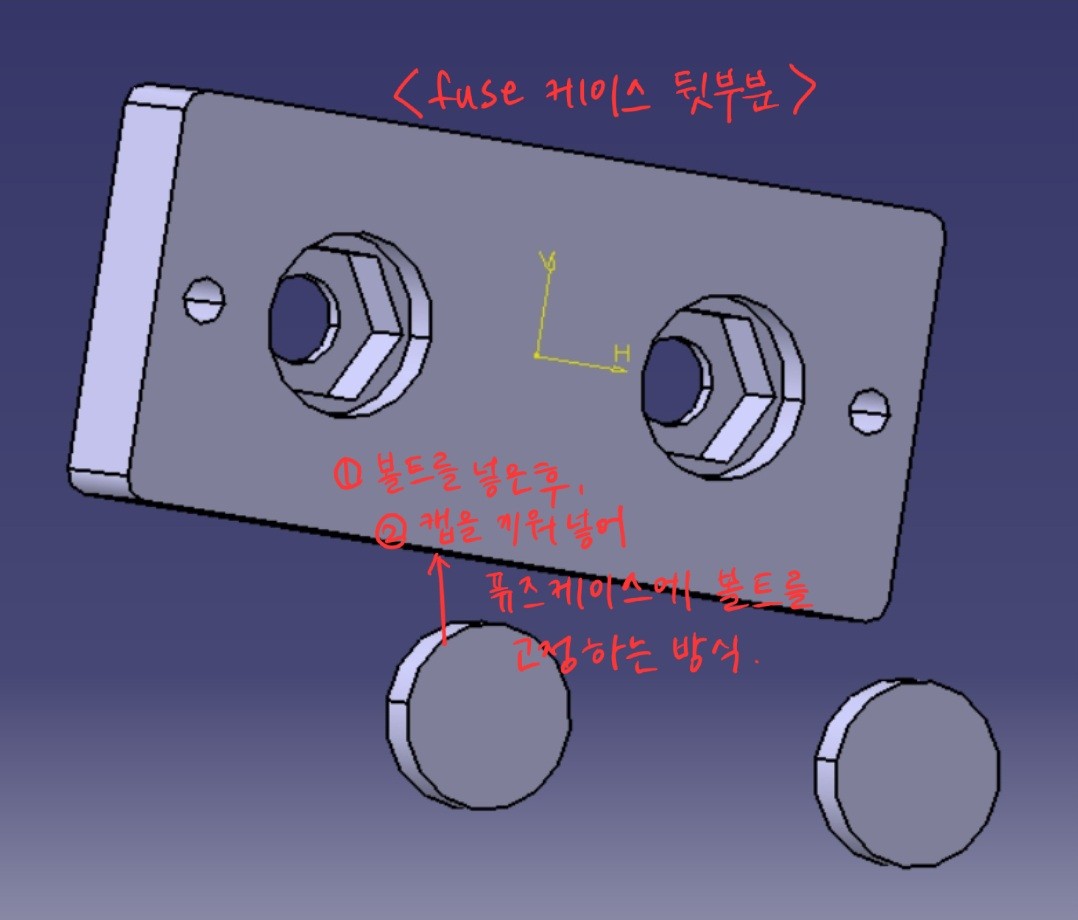

| 첨부파일1 |  퓨즈 케이스 뒷부분.jpg |
|||||

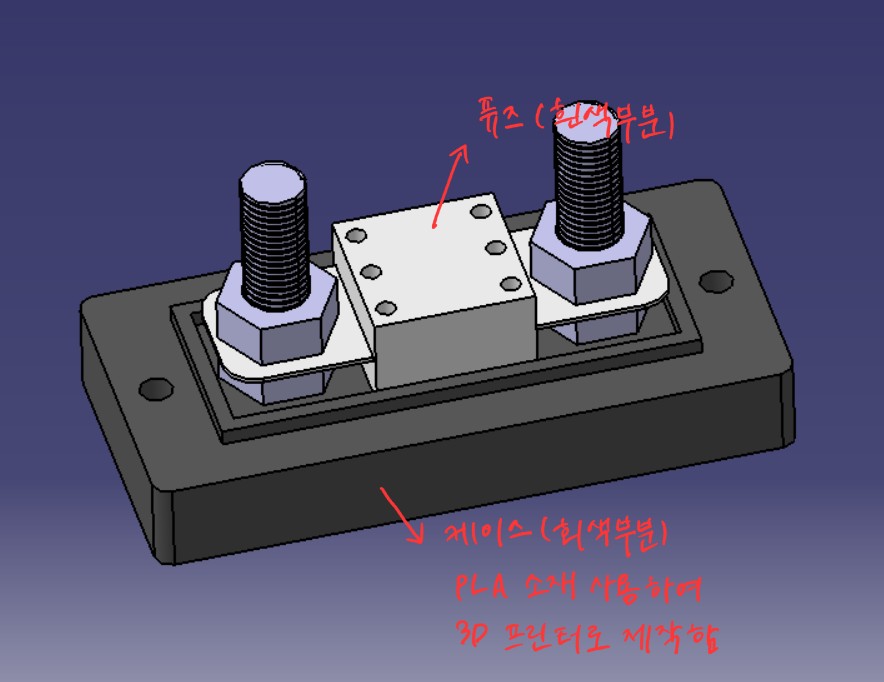

| 첨부파일2 | 퓨즈 케이스에 볼트 체결.jpg |
|||||
| 첨부파일3 | 퓨즈 케이스 실사용 사진.jpg |
|||||
