HOME커뮤니티Q&A| 배터리박스 브라켓 해석 관련 문의드립니다. | ||||||
| 작성자 | 배민오 | Date | 2024-03-21 | Hits | 400 | |
|---|---|---|---|---|---|---|
|
질문 글 작성 시 아래 내용 참고하시기 바라며 형식에 맞지 않거나 유의사항을 안지킬 경우 미답변 또는 무단 삭제될 수 있습니다.
※ 작성 전 중복 된 질문이 있는지 Q&A게시판 검색 바랍니다. ※ 말머리를 질문 내용에 맞게 선택해주시기 바랍니다. Baja/Formula/EV/기술/기타(공통) ※ 아래 형식에 맞게 작성해주시기 바라며 각 항목은 정확하게 작성 바랍니다. ※ 본 안내 글은 삭제 후 아래 항목만 작성바랍니다.
1. 학교명(팀명) : 숭실대학교(SSARA) 2. 출전분야 : e-Formula 3. 관련규정 : 차량기술규정 제 64조 7항 하중기반 4. 문의내용 : 이하 질문 내용

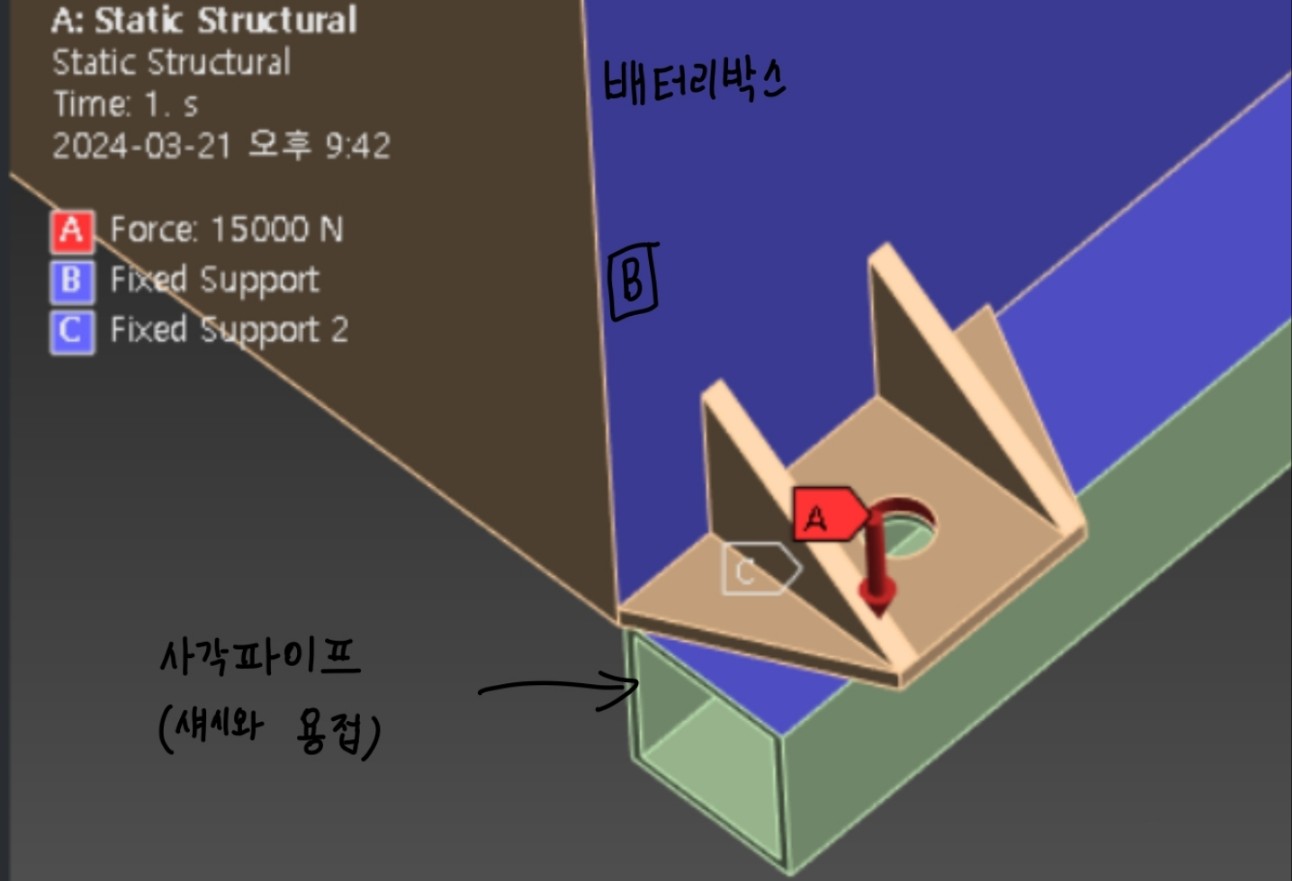

안녕하세요. 배터리박스와 섀시를 이어주는 브라켓 하중 해석 중 fixed support 관련 질문이 생겨 문의드립니다. 저희 팀 브라켓 구조는 첨부한 사진과 같습니다. 섀시에 용접된 사각파이프와 배터리박스에 용접된 브라켓은 볼팅으로 연결 예정입니다. 힘의 방향에 관한 문의사항은 다른분들의 Q&A로 해결되었습니다. Q1. 사진과 같이 배터리박스 옆면과 브라켓이 닿는 파이프 윗면을 fixed support로 잡는 것이 맞나요?
Q2. 브라켓과 용접되어있는 배터리박스의 밑면도 Fixed support로 잡는 것이 아닌 브라켓에 가해지는 힘에 대한 해석 대상에 넣어야 될까요? 항상 빠른 답변과 대회에 힘써주심에 감사합니다.
 |
||||||
| 첨부파일1 |  브라켓.jpg |
|||||
