HOME커뮤니티Q&A| 배터리박스 마운트 해석 관련 문의 | ||||||
| 작성자 | 배민오 | Date | 2024-04-01 | Hits | 396 | |
|---|---|---|---|---|---|---|
|
질문 글 작성 시 아래 내용 참고하시기 바라며 형식에 맞지 않거나 유의사항을 안지킬 경우 미답변 또는 무단 삭제될 수 있습니다.
※ 작성 전 중복 된 질문이 있는지 Q&A게시판 검색 바랍니다. ※ 말머리를 질문 내용에 맞게 선택해주시기 바랍니다. Baja/Formula/EV/기술/기타(공통) ※ 아래 형식에 맞게 작성해주시기 바라며 각 항목은 정확하게 작성 바랍니다. ※ 본 안내 글은 삭제 후 아래 항목만 작성바랍니다.
1. 학교명(팀명) : 숭실대학교(SSARA) 2. 출전분야 : e-Formula 3. 관련규정 : 64조 7항 4. 문의내용 : c. 각 부착 지점은 마운트, 백 플레이트 및 인서트를 포함하며, 모든 방향에서 15kN을 견딜 수 있어야 한다.의 규정에 관련하여 문의드립니다.

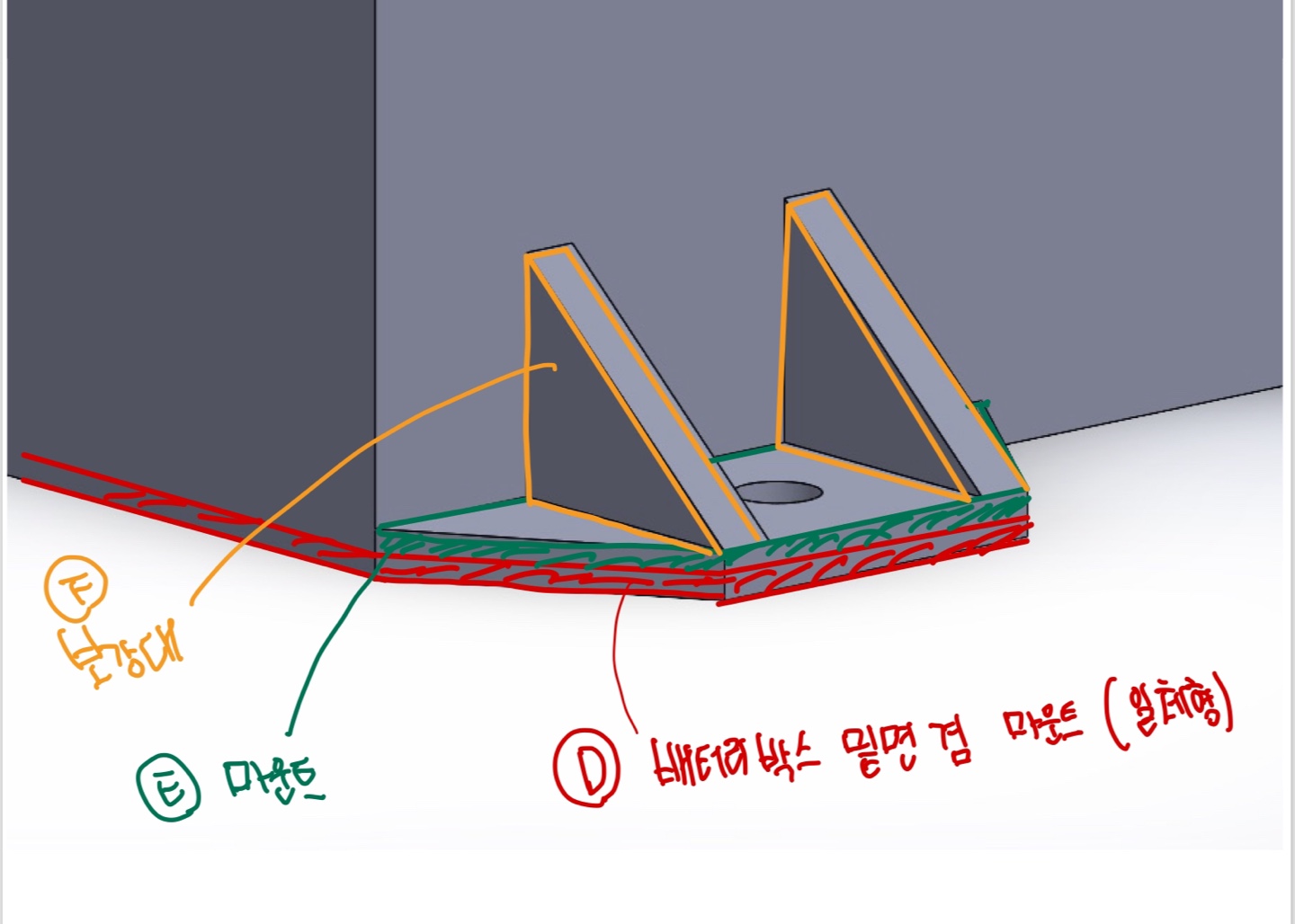

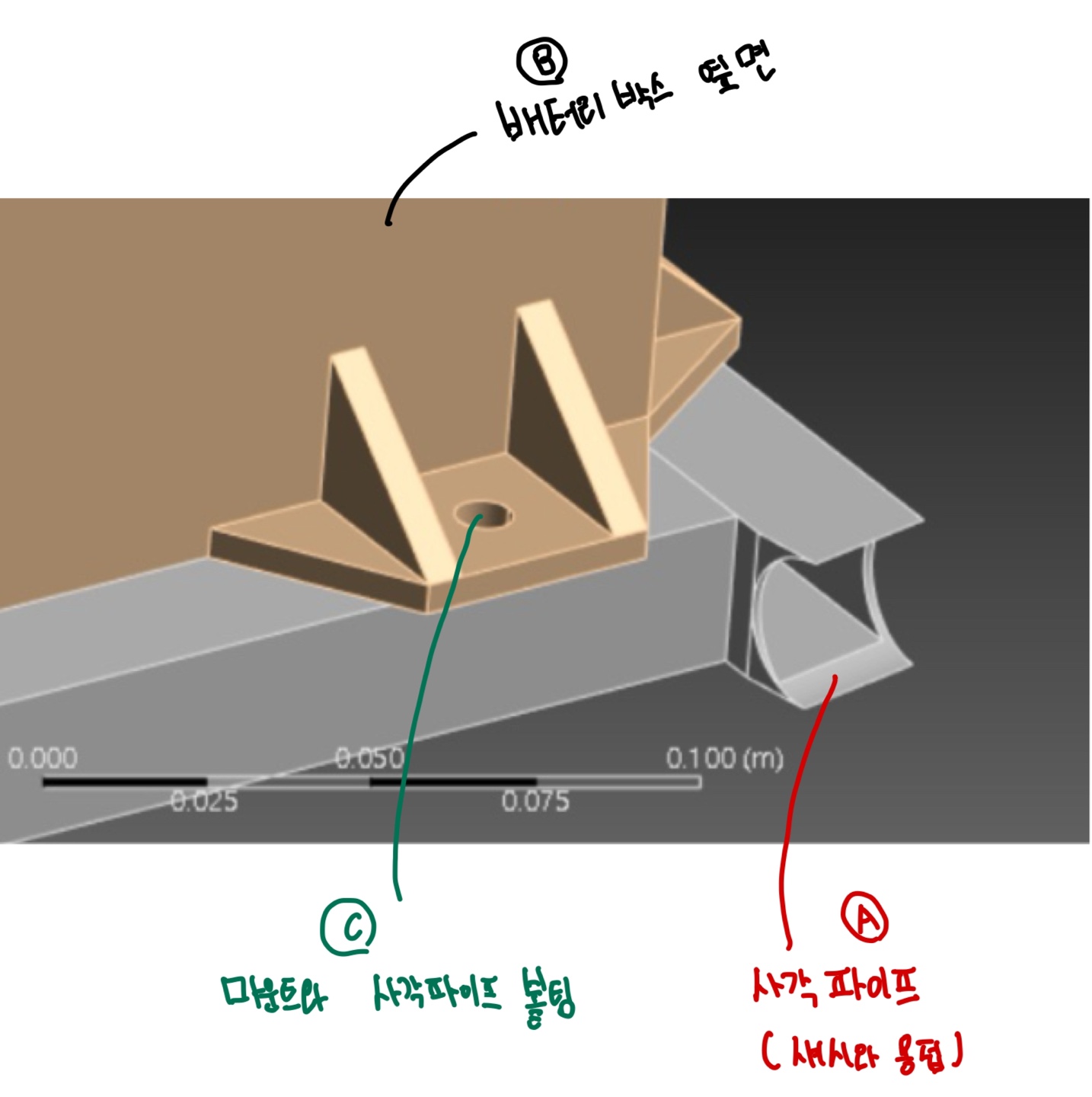

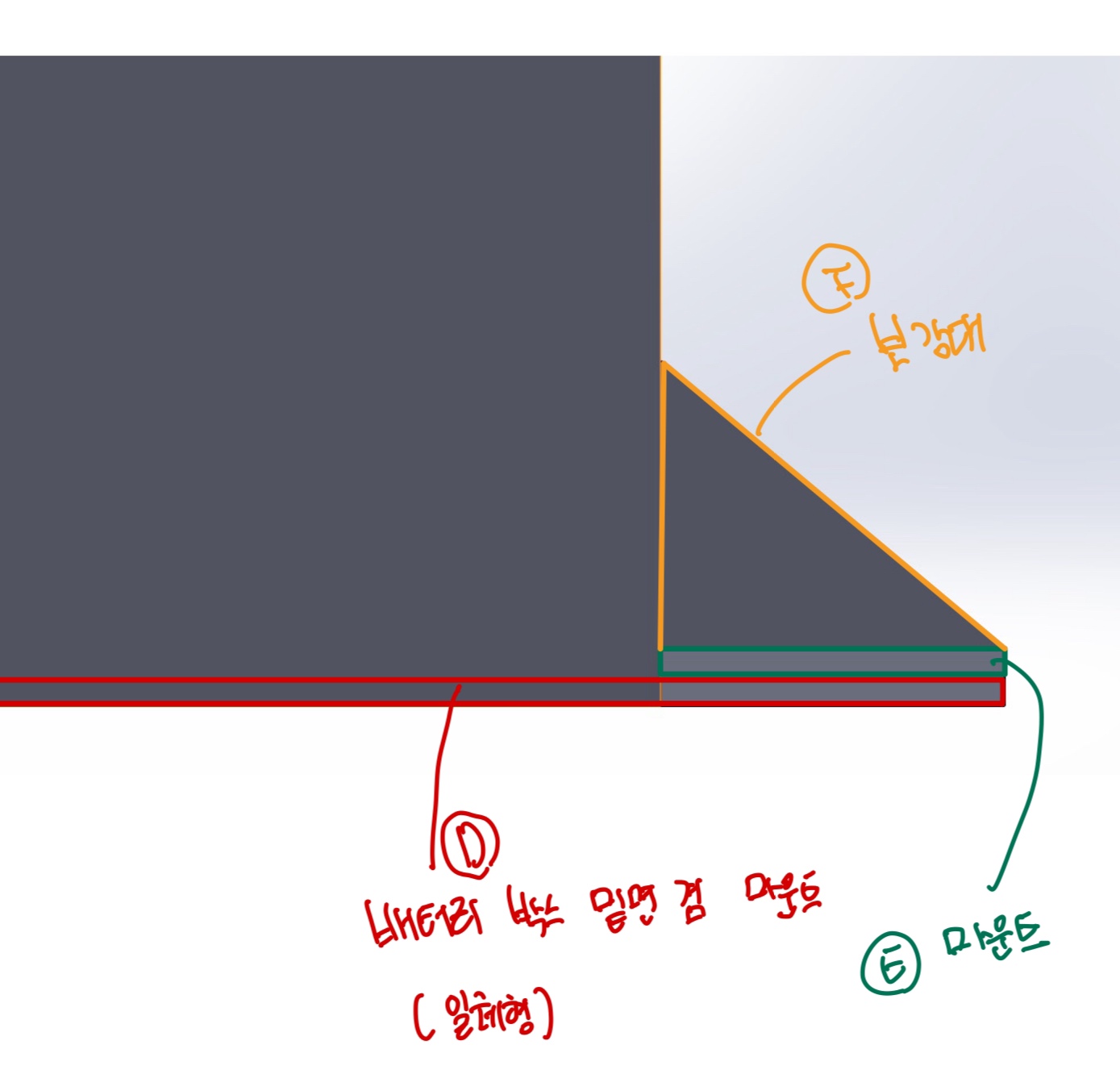

D(배터리 박스 밑면 겸 마운트)위에 E(마운트 브라켓)와 F(보강대)가 용접됩니다. 그리고 섀시에 용접된 사각파이프와 배터리박스 마운트 구멍에 볼팅으로 연결 예정입니다. 이런 상황에서 저번 QnA의 답변처럼 B(배터리박스 옆면) 와 A(섀시와 용접되는 사각파이프) 를 fixed support를 잡고 C(마운트와 사각파이프가 볼팅되는 부분)에 15kN의 힘을 주면 되는 것인지 문의드립니다.
항상 빠른 답변과 대회에 힘써주셔서 감사합니다.
   |
||||||
| 첨부파일1 |  배터리박스 마운트해석관련1.jpg |
|||||
| 첨부파일2 | 배터리박스 마운트해석관련2.jpg |
|||||
| 첨부파일3 | 마운트해석.jpg |
|||||
