HOME커뮤니티Q&A| 축전지 박스의 기계적 구성에 대하여 문의드립니다. | ||||||
| 작성자 | 안학서 | Date | 2024-04-08 | Hits | 285 | |
|---|---|---|---|---|---|---|
|
질문 글 작성 시 아래 내용 참고하시기 바라며 형식에 맞지 않거나 유의사항을 안지킬 경우 미답변 또는 무단 삭제될 수 있습니다.
※ 작성 전 중복 된 질문이 있는지 Q&A게시판 검색 바랍니다. ※ 말머리를 질문 내용에 맞게 선택해주시기 바랍니다. Baja/Formula/EV/기술/기타(공통) ※ 아래 형식에 맞게 작성해주시기 바라며 각 항목은 정확하게 작성 바랍니다. ※ 본 안내 글은 삭제 후 아래 항목만 작성바랍니다.

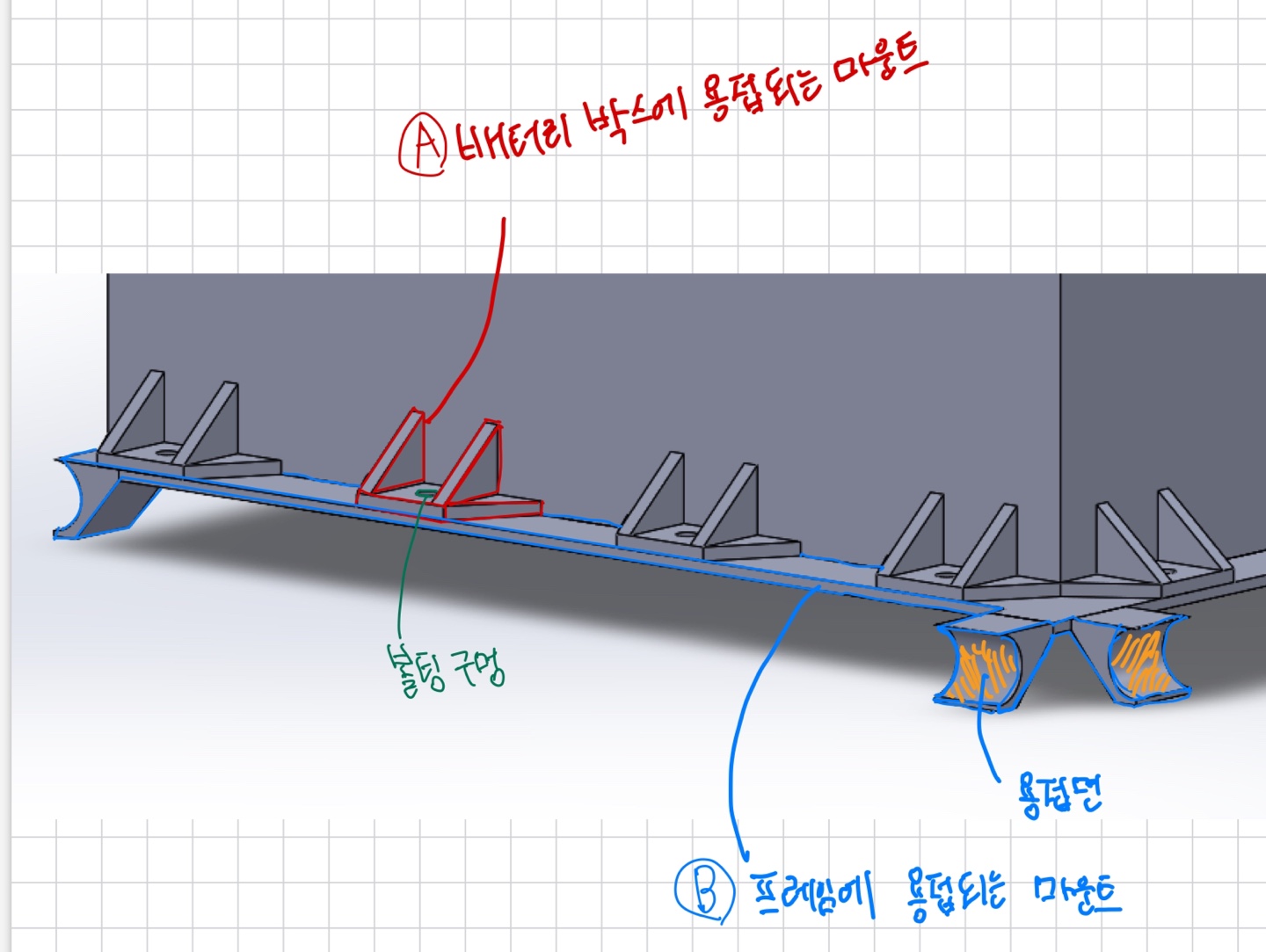

1. 학교명(팀명) : 숭실대(SSARA) 2. 출전분야 : e-Formula 3. 관련규정 : 12장 64조 7항 하중기반 4. 문의내용 : b. 축전지 박스를 섀시에 부착하는 모든 마운트는 다음과 같아야 한다. • 최소 2mm 두께의 강철 또는 최소 4mm 두께의 알루미늄으로 제작 • 굽힘 하중을 전달하는 보강재가 있어야 한다. 예시) 마운트가 부착되는 면을 아래 그림37과 같이 XY 평면이라고 할 때, X와 Y축 굽힘 하중 을 전달하는 보강재가 있어야 한다.라는 규정에 문의드립니다. 위 사진처럼 A(배터리 박스에 용접되는 마운트)에는 x와 y 굽힘 하중을 전달하는 보강재가 존재합니다. B(프레임에 용접되는 마운트)도 x와 y축 하중을 전달하는 보강재가 있어야하는지 문의드립니다.  |
||||||
| 첨부파일1 |  축전지 마운트.jpg |
|||||
