1. 학교명(팀명) : 동국대학교(Team KART) 2. 출전분야 : e-Formula 3. 관련규정 : 10장 53조 4항 4. 문의내용 :
안녕하세요, 동국대학교(Team KART) 임승민 입니다.
저번에 질문드렸던 초기충전릴레이의 기구적 감지 방식에 대해 재질문드리려고 합니다.

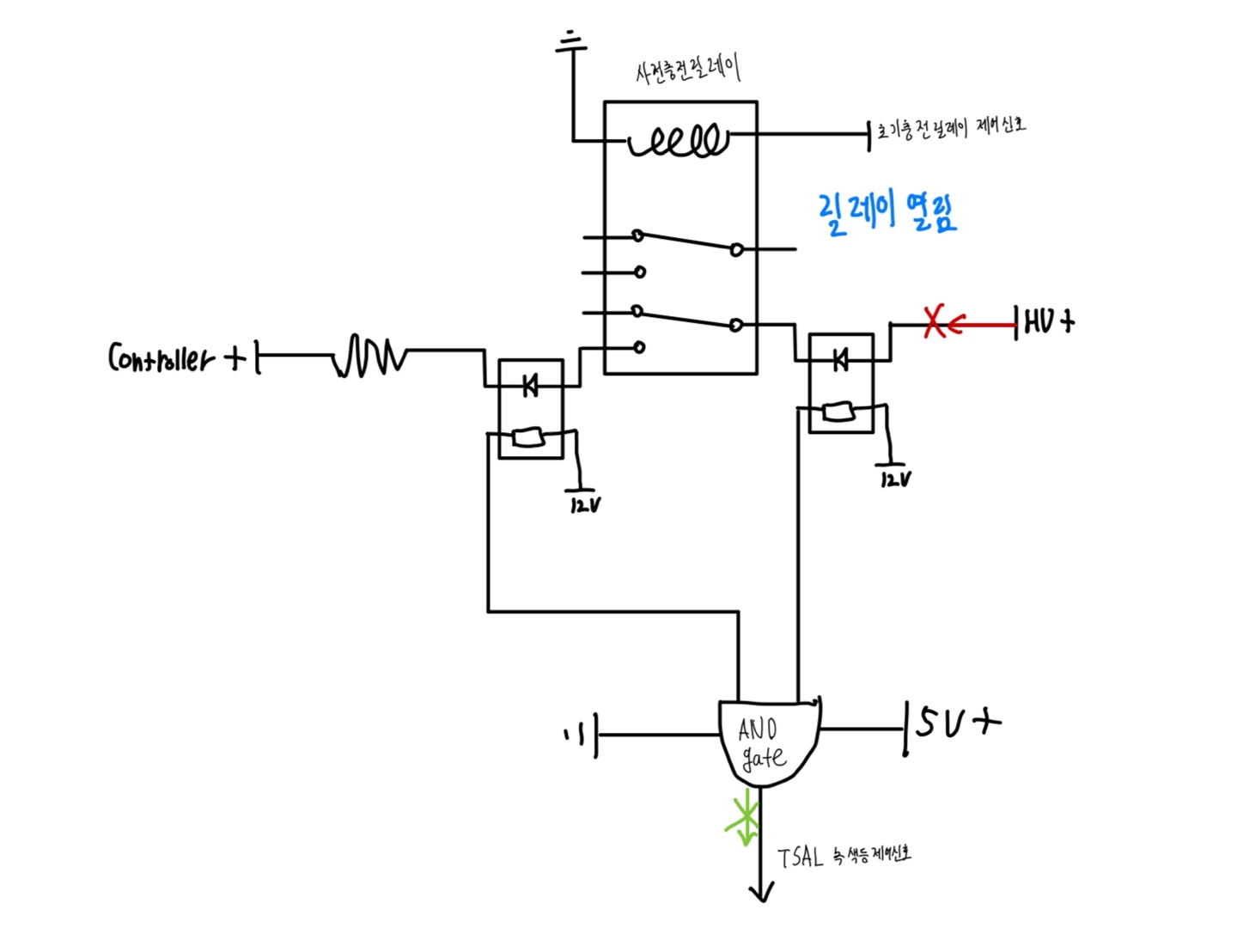

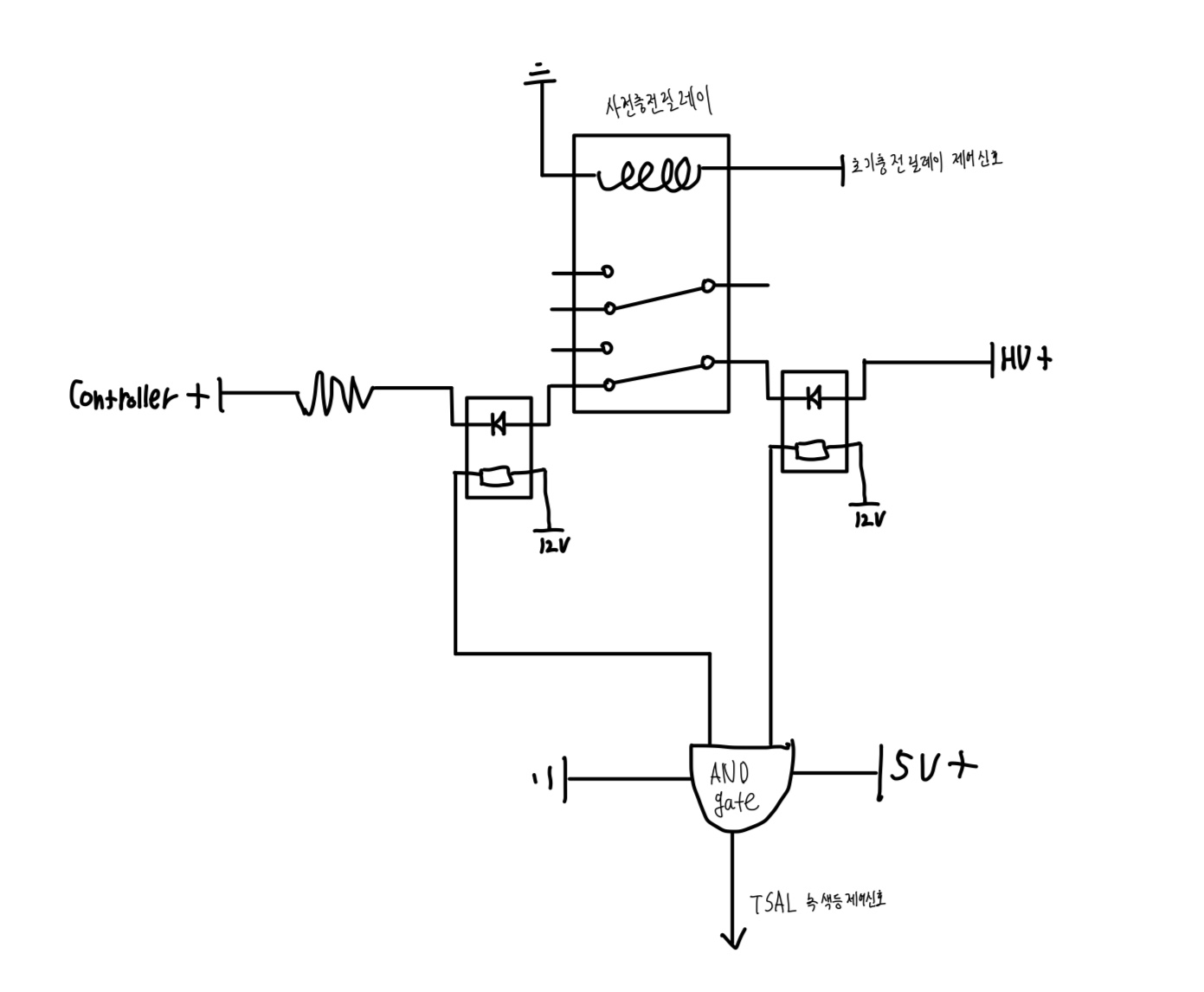

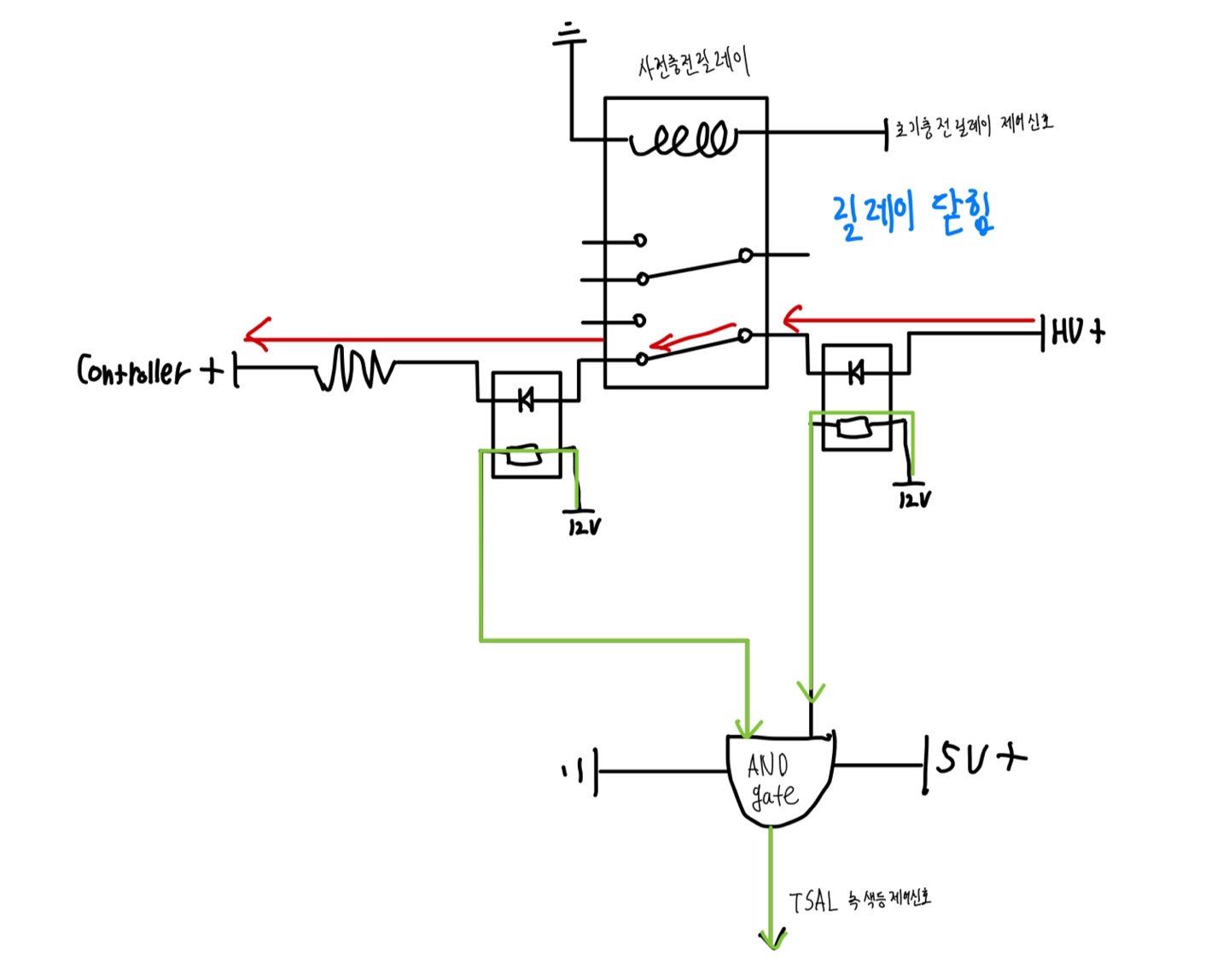

초기충전릴레이의 스위치 이전과 이후에 옵토커플러를 사용하고, 옵토커플러의 신호를 AND gate로 보내려고 합니다. 스위치 이전에 위치하는 옵토커플러와 이후에 위치하는 옵토커플러에서 모두 신호가 발생하면, 이는 스위치를 통해 전기가 흐른 것이기 때문에, AND gate에 두 옵토커플러에의 신호가 모두 입력될 경우 릴레이의 스위치가 닫혔다고 판단하려고 합니다.
이러한 방식은 '기구적 감지'를 만족하는지 여쭤보고 싶습니다.
감사합니다.
   |
||||||
| 첨부파일1 |  KakaoTalk_20240521_125641488.jpg |
|||||
| 첨부파일2 | KakaoTalk_20240521_125641488_01.jpg |
|||||
| 첨부파일3 | KakaoTalk_20240521_125641488_02.jpg |
|||||
