HOME커뮤니티Q&A| 규정 제12장 62조 2항 세그먼트 커넥터 관련 문의드립니다. | ||||||
| 작성자 | 오승민 | Date | 2024-07-04 | Hits | 299 | |
|---|---|---|---|---|---|---|
|

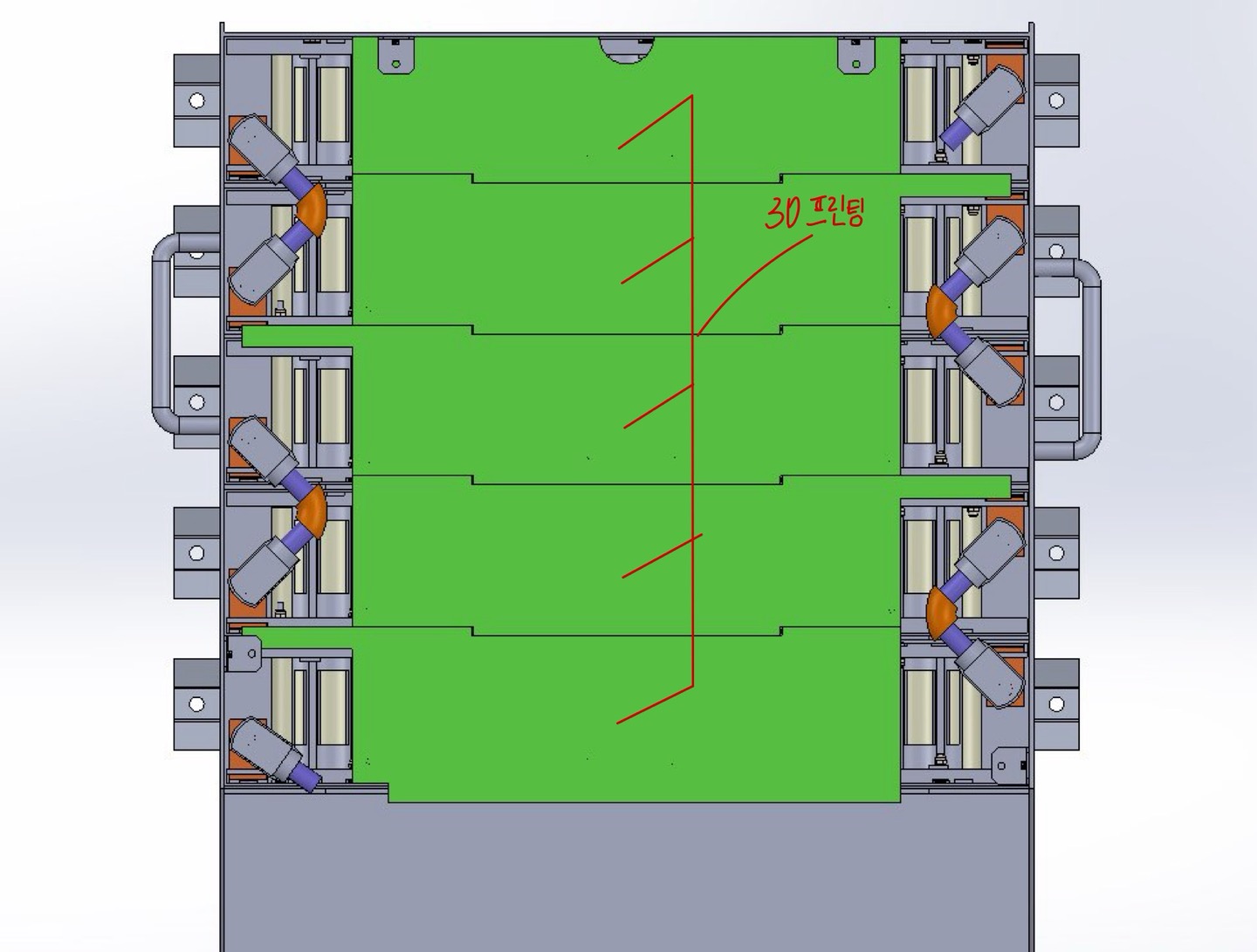

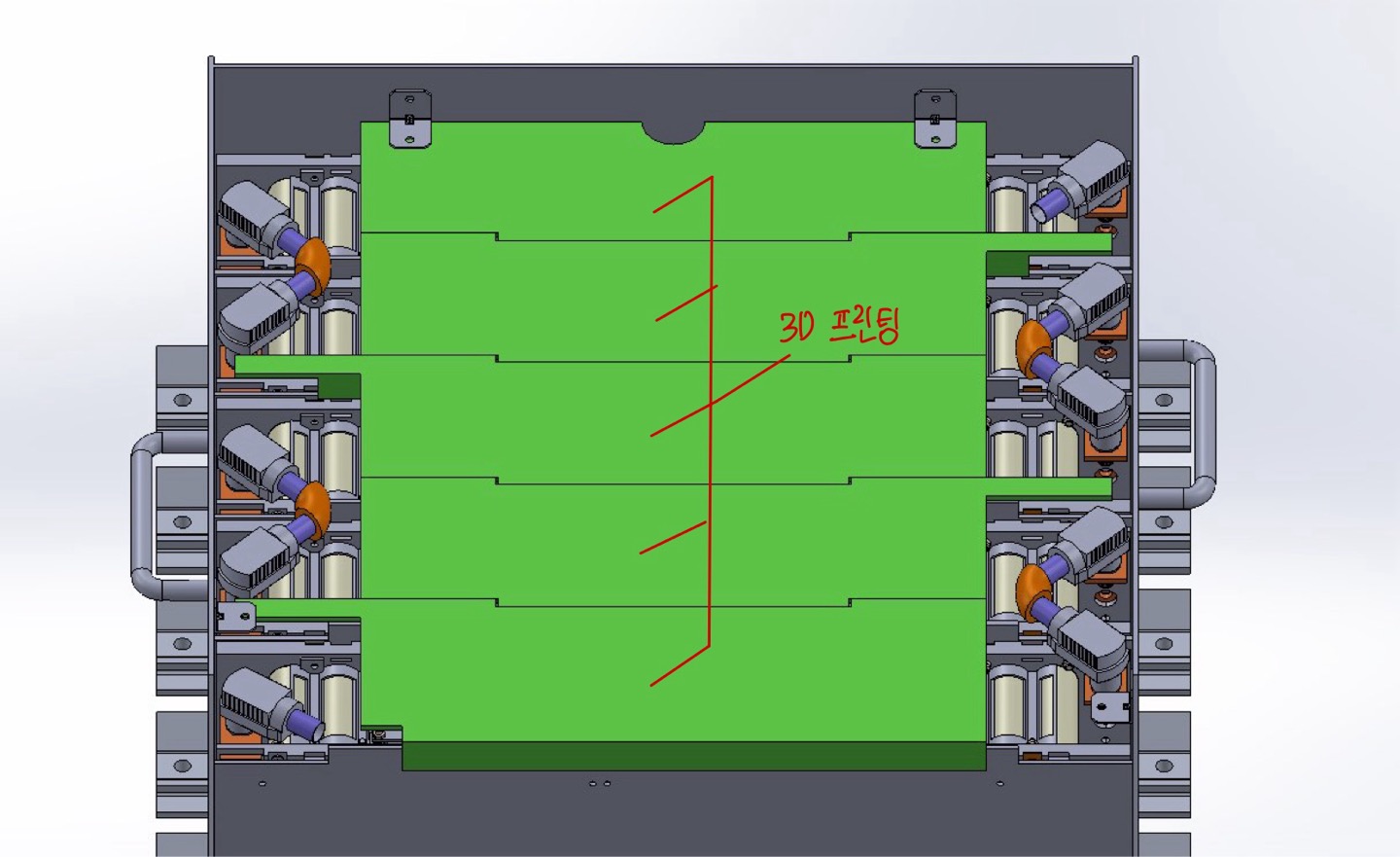

1. 학교명(팀명) : 국민대 KUST 2. 출전분야 : e-Formula 3. 관련규정 : 규정명(예 : 차량기술규정) 제12장 62조 2항 축전지 세그먼트 커넥터는 다음을 만족해야 한다. 2. 설계된 설정으로만 연결이 가능하도록 구성해야 한다. (커넥터 방향, 전선길이 등을 이용하여 물리적으로 제한되도록 설계) 세그먼트 간 연결은 U자형의 짧은 전선을 제작하여 세그먼트 간 간격이 최단 간격이고 커넥터가 배터리박스 안쪽방향을 바라볼때만 연결되도록 설계했습니다. 추가로, 3D 프린팅물을 통해 설계한 위치에만 세그먼트 커넥터가 연결되도록 제한하고 있습니다. 위 두가지 방법을 통해 해당 규정이 충족되는지 문의드립니다. 늘 대회를 위해서 힘써주셔서 감사합니다   |
||||||
| 첨부파일1 |  KakaoTalk_20240704_211414354_01.jpg |
|||||
| 첨부파일2 | KakaoTalk_20240704_211414354.jpg |
|||||
