1. 학교명(팀명) : 한국기술교육대학교(자.연.인 EV) 2. 출전분야 : e-Baja 3. 관련규정 : 차량기술규정 4장 14조 2항 4. 문의내용 :
안녕하십니까.
한국기술교육대학교 자.연.인-EV팀의 섀시 팀장입니다.
더운 날씨에도 자작자동차의 발전을 위한 노고에 감사드립니다.
섀시 설계 과정에서 차량기술규정 4장 14조 2항 관련하여 궁금한 사항이 생겨 질문드립니다.
제14조 후방메인롤후프보강제 (Main roll hoop Rear Bracing, (MRB))

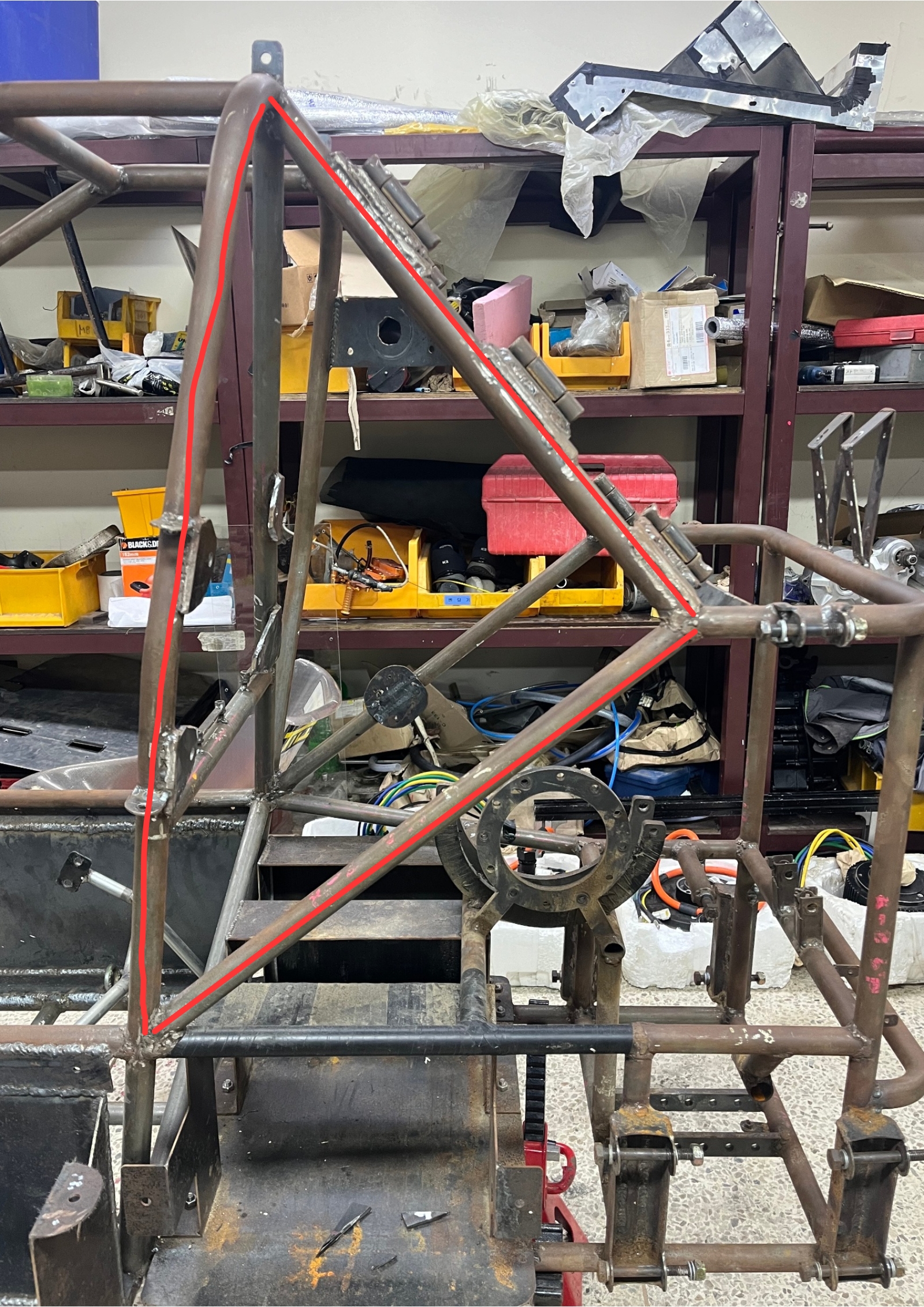

② 측면에서 차량을 보았을 때, MRB는 삼각형(트러스) 구조물을 구성하여야 한다. 측면에서 차량을 보았을 때 '제 4장 2,3,4항' 사진을 참고하시면 삼각형(트러스) 구조물을 만족하는지 궁금합니다. (트러스 구조를 만족하지 않는 경우, '주가 보강을 위한 파이프' 사진의 A점과 B점을 이은 파이프를 추가한다면 규정에 만족할지 궁금합니다.)
(추가적으로, 2022년도 MRB 트러스 관련 Q&A 질문 및 답변사항을 첨부합니다. 답변을 확인한 결과, 금년 차량과 흡사한 형상의 차량이 2022 규정을 만족하였습니다. 2024 MRB관련 차량기술규정은 2022에서 변동되지 않았으므로 금년에도 적절한지 궁금합니다. 관련 사진을 첨부하였으니 확인 부탁드립니다.) 감사합니다.   |
||||||
| 첨부파일1 |  제 4장 14조 2,3,4 항.jpg |
|||||
| 첨부파일2 |  2022 MRB 트러스 구조 (답변).png |
|||||
| 첨부파일3 | 2022 MRB 트러스 구조 (질문).png |
|||||
| 첨부파일4 | 2022 MRB 트러스 구조 (질문_첨부사진).png |
|||||
| 첨부파일5 | 추가 보강을 위한 파이프.jpg |
|||||
