HOME커뮤니티Q&A| GLVS 축전지 밀봉 관련 질문입니다. | ||||||
| 작성자 | 유현진 | Date | 2024-09-13 | Hits | 344 | |
|---|---|---|---|---|---|---|
|
질문 글 작성 시 아래 내용 참고하시기 바라며 형식에 맞지 않거나 유의사항을 안지킬 경우 미답변 또는 무단 삭제될 수 있습니다.
※ 작성 전 중복 된 질문이 있는지 Q&A게시판 검색 바랍니다. ※ 말머리를 질문 내용에 맞게 선택해주시기 바랍니다. Baja/Formula/EV/기술/기타(공통) ※ 아래 형식에 맞게 작성해주시기 바라며 각 항목은 정확하게 작성 바랍니다. ※ 본 안내 글은 삭제 후 아래 항목만 작성바랍니다.
1. 학교명(팀명) : 서울과학기술대학교(MIP) 2. 출전분야 : e-Formula 3. 관련규정 : 차량기술규정 제12장 제61조 2항, 차량기술규정 제9장 제39조 5항 4. 문의내용 :
차량기술규정 제12장 제61조 2항 : 축전지의 가장 기본 단위는 셀이며, 셀을 여러 개 붙인 것이 세그먼트, 이 세그먼트를 여러 개 붙인 것을 축전지팩, 축전지팩을 보호하는 박스를 축전지박스라고 한다. 차량기술규정 제9장 제39조 5항 : 전기 기술 검사가 완료되고 구동시스템 및 기타 구성 요소의 전체 또는 일부가 밀봉될 수 있으며 대회 운영위원회의 허가 없이 밀봉이 제거된 경우 대회 참가 자격이 박탈된다.
저희 GLVS 축전지팩은 nomex410을 부착한 PLA 3D 프린터물을 통해 보호하고 있습니다. 이 축전지 박스는 인클로저를 통해 한 번 더 보호되고, 인클로저와 프레임 브라켓이 볼팅되는 방식으로 차량에 고정되어 있습니다. 인클로저 내부에는 충전을 위한 커넥터가 존재합니다. 또한 GLVS 축전지를 충전하는 경우, 앞에서 말한 고정방식 때문에 인클로저 뚜껑을 열어야 차량 탈거 및 충전이 가능합니다. 2024 검차시트에서 안전검차가 끝난뒤 모든 축전지박스를 밀봉한다는 것을 확인하였습니다. 만약 GLVS 축전지가 밀봉된다면 남은 대회일정에서 GLVS 축전지 충전이 가능한지 여부를 여쭤보고 싶습니다.
1. 밀봉 스티커를 인클로저 내부에 있는 축전지 박스(3D프린터물)에 부착 받을 수 있는지 궁금합니다. 2. GLVS 축전지가 차량에 체결되어 있을때 충전이 가능한지 궁금합니다. (차량과 전기적 연결 X) 3. 인클로저에 밀봉된 경우, 모든 검차 이벤트가 종료된 후에 충전을 위해 밀봉을 제거한다면 스티커를 다시 발급 받을 수 있는지 궁금합니다.
늘 대회를 위해 힘써주셔서 감사합니다!   |
||||||

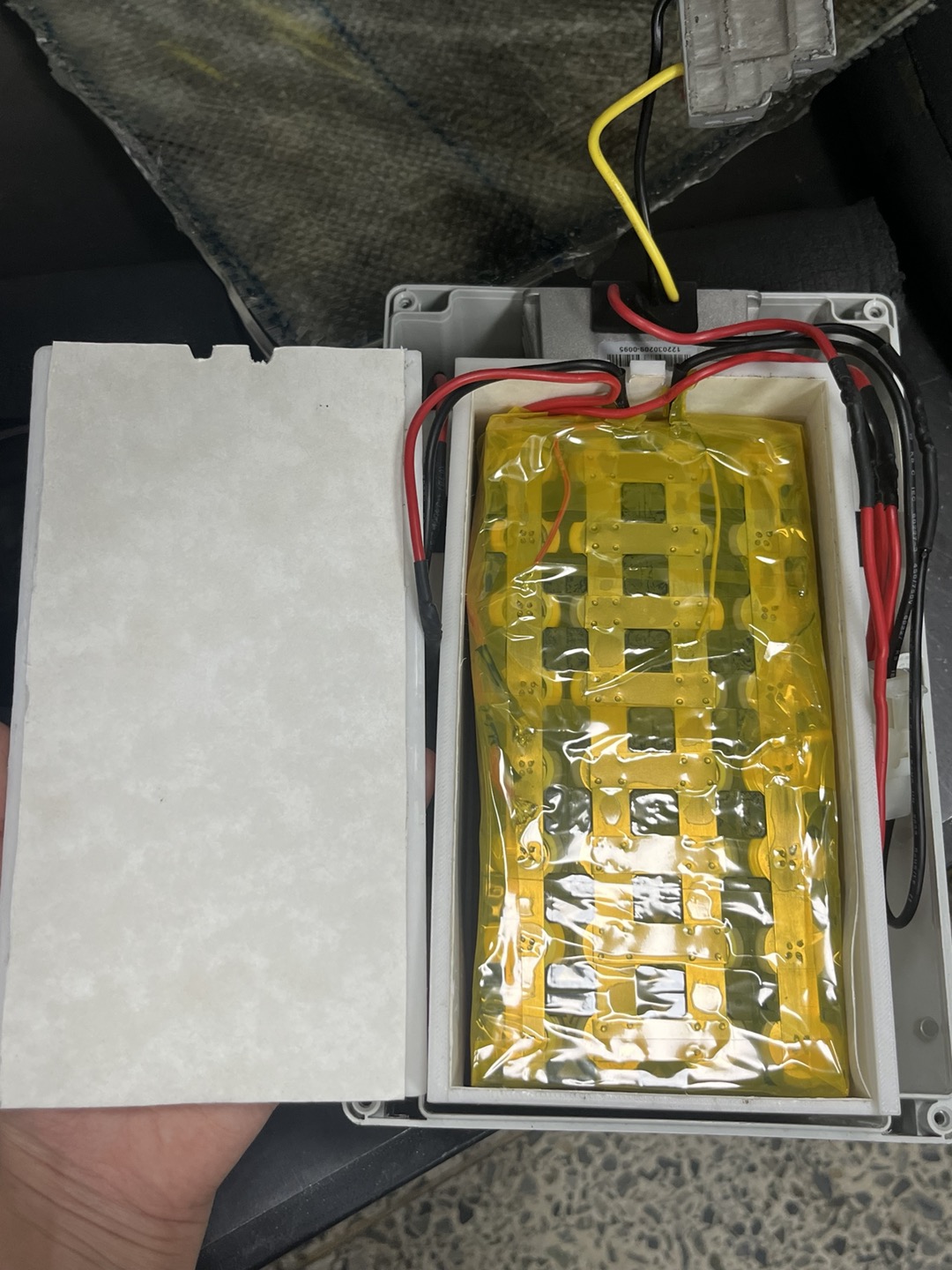

| 첨부파일1 |  GLVS 축전지팩.jpg |
|||||
| 첨부파일2 |  인클로저와 브라켓 볼팅부분.png |
|||||
| 첨부파일3 | GLVS 카티아 캡쳐.png |
|||||

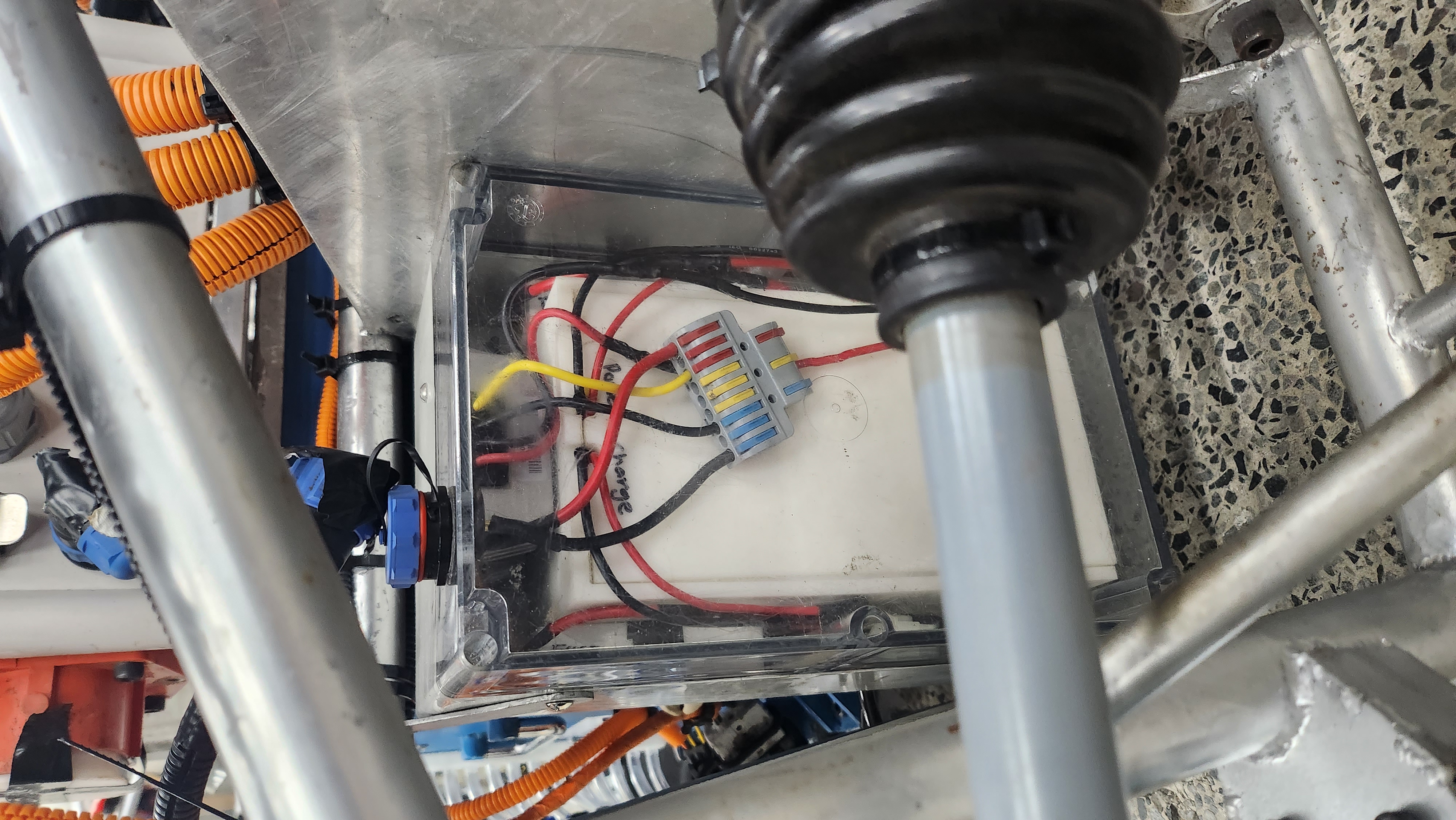

| 첨부파일4 | GLVS 차량.jpg |
|||||
