1. 학교명(팀명) : 한국공학대학교(팀엔써) 2. 출전분야 : Formula 3. 관련규정 : 규정명(예 : 차량기술규정) 6장 28조 1항, 3항, 4항 4. 문의내용 : 이하 질문 내용
연료통 배기 시스템 방화벽 제작 과정에서 질문이 생겨 문의 드립니다.

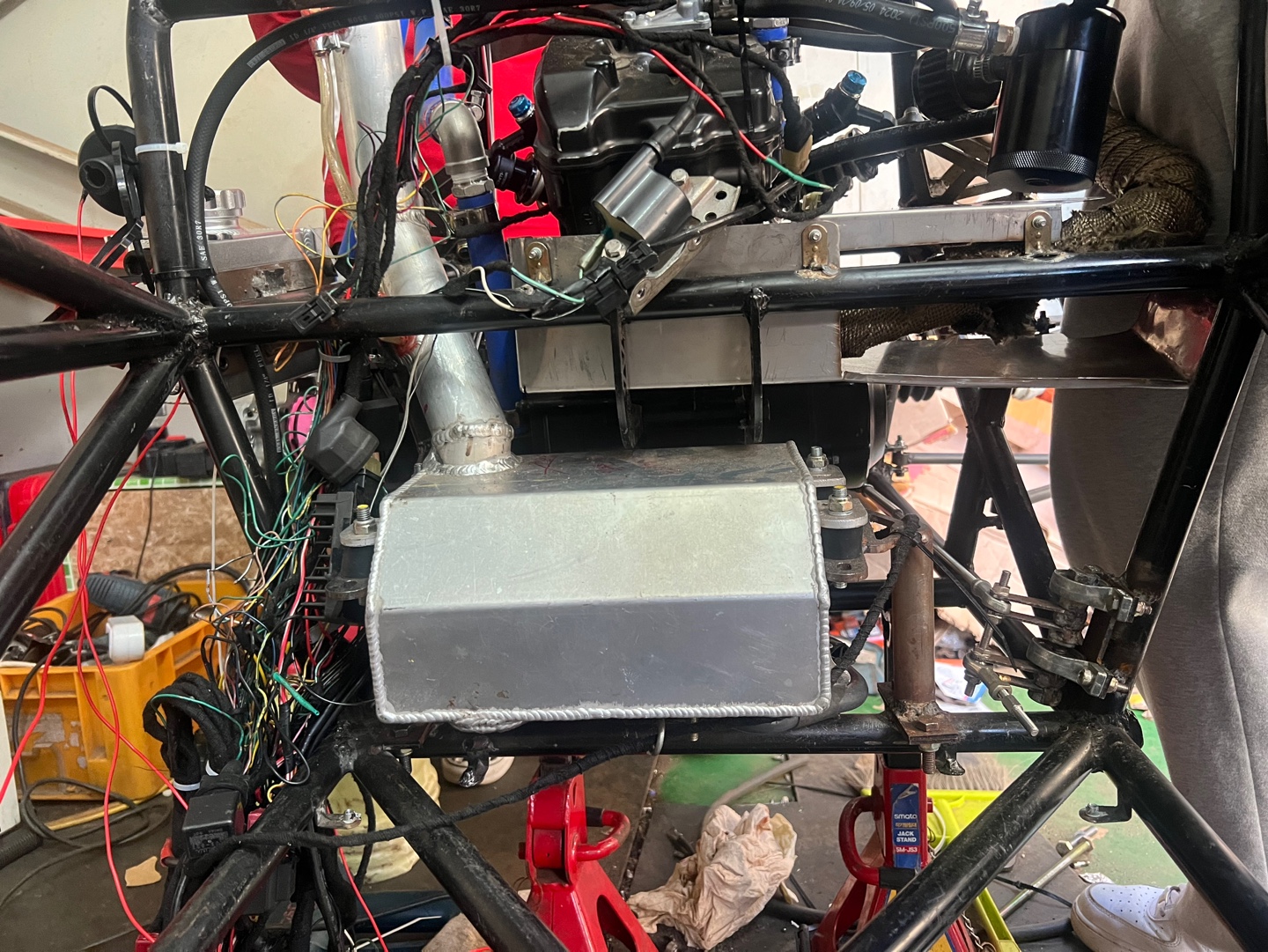

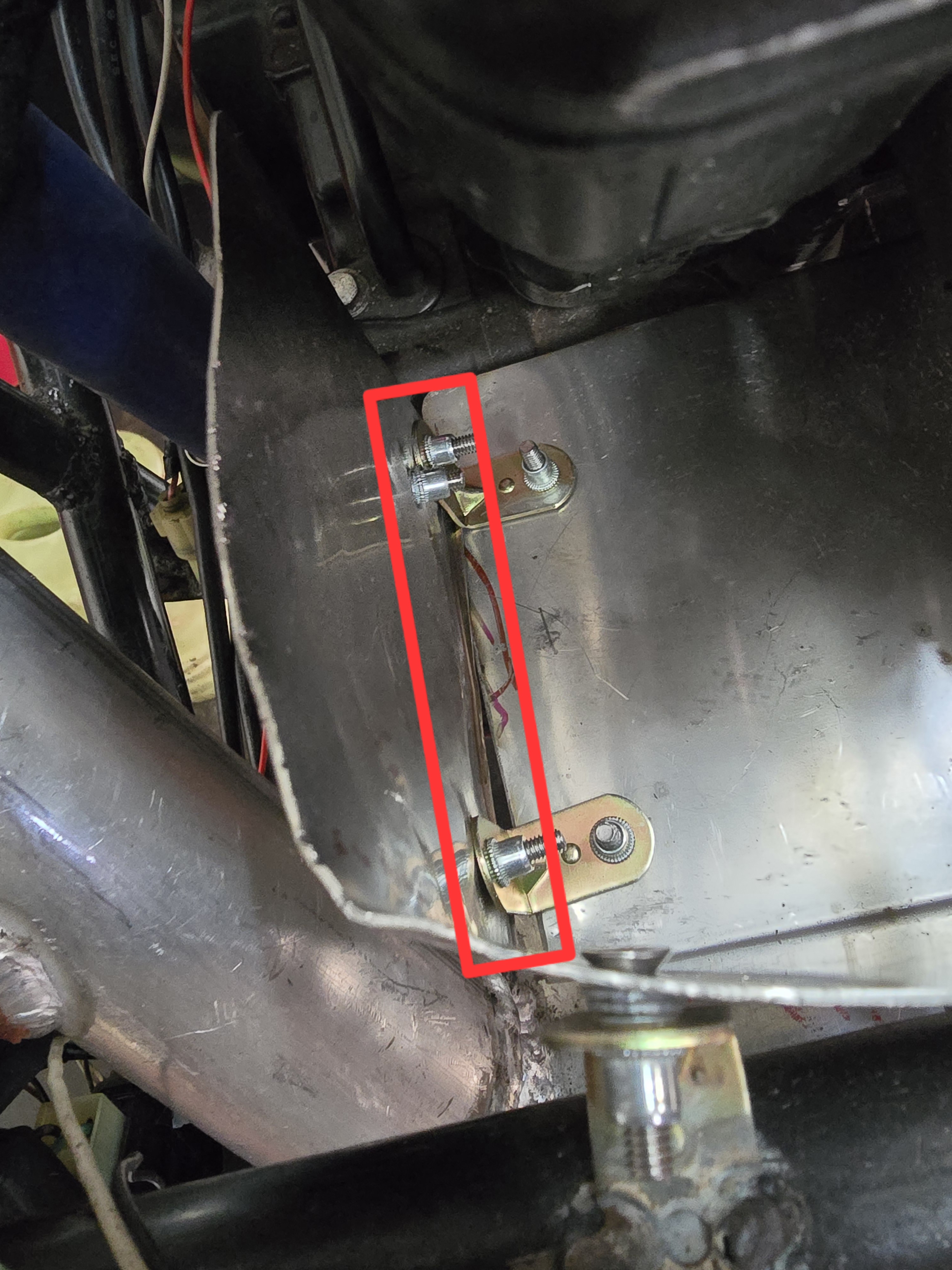

1. 연료통/배기 방화벽 제작 시 스텐 판을 이용하여 제작을 진행했습니다. 절곡 부위 연결 과정에서 판끼리의 연결은 브라켓을 이용하여 견고하게 고정을 하였습니다. 그 과정에서 1번 사진과 같이 1~5mm 정도의 틈이 발생하였는데 이 부분을 알루미늄 테이프를 활용하여 막아도 괜찮을까요?

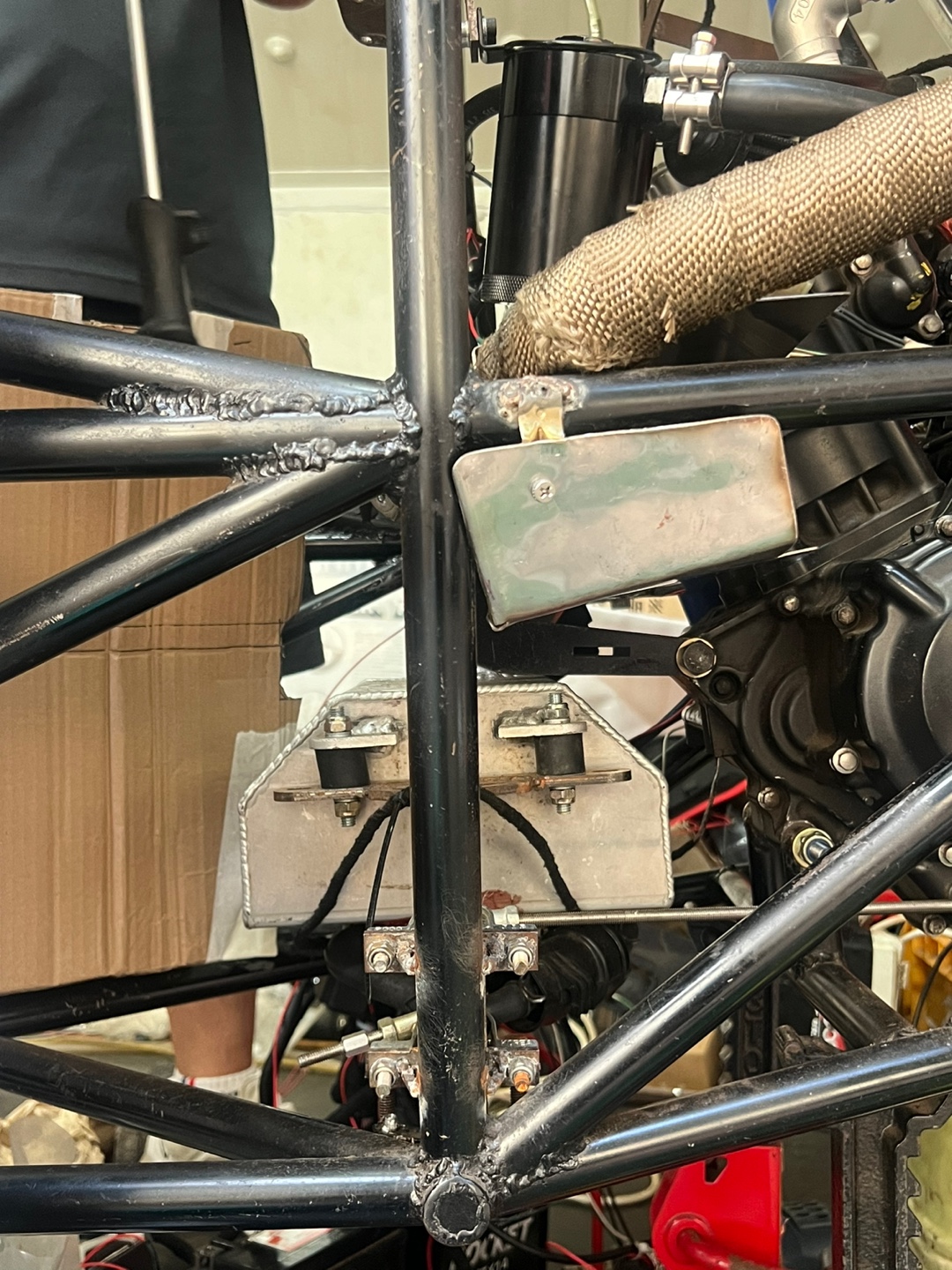

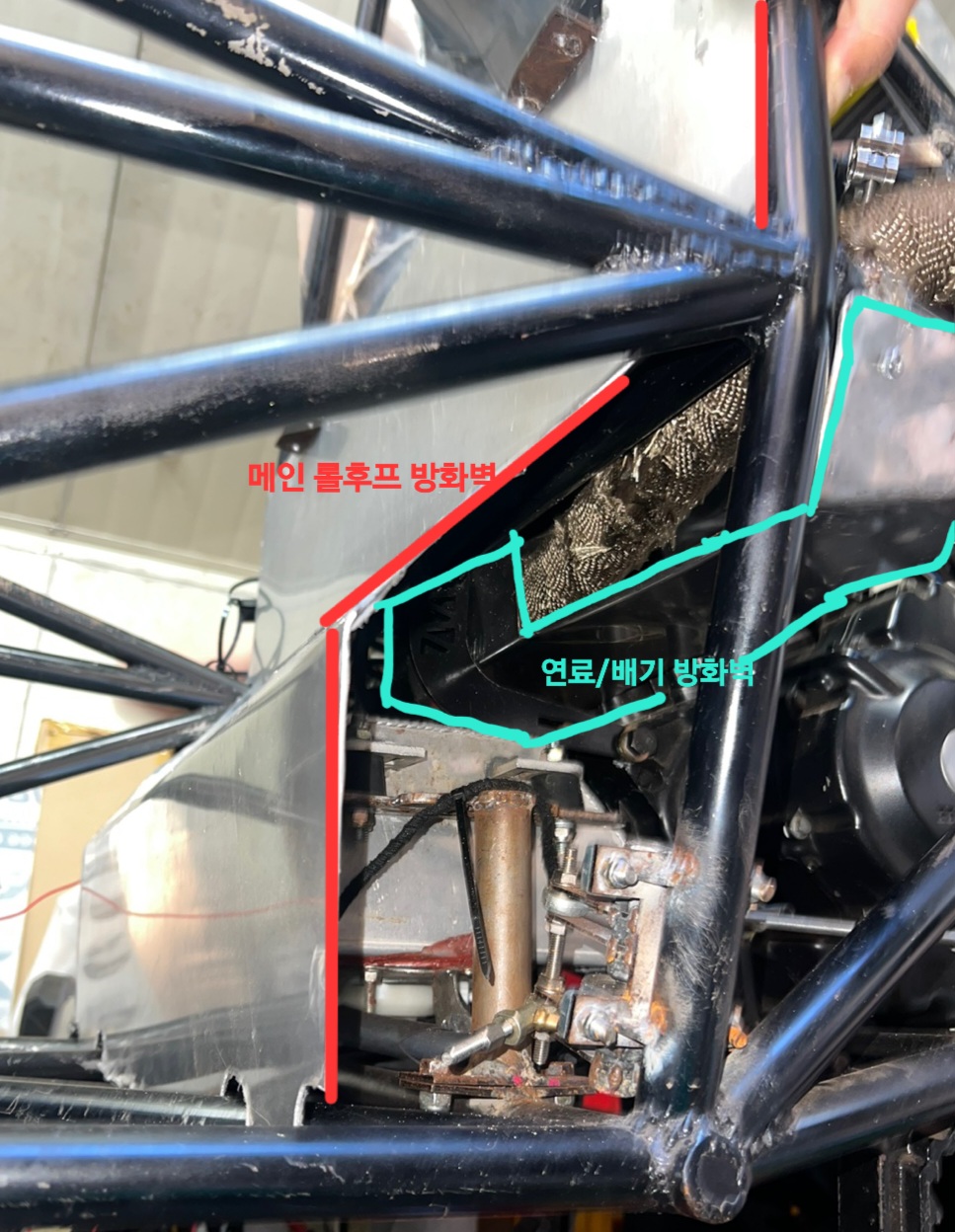

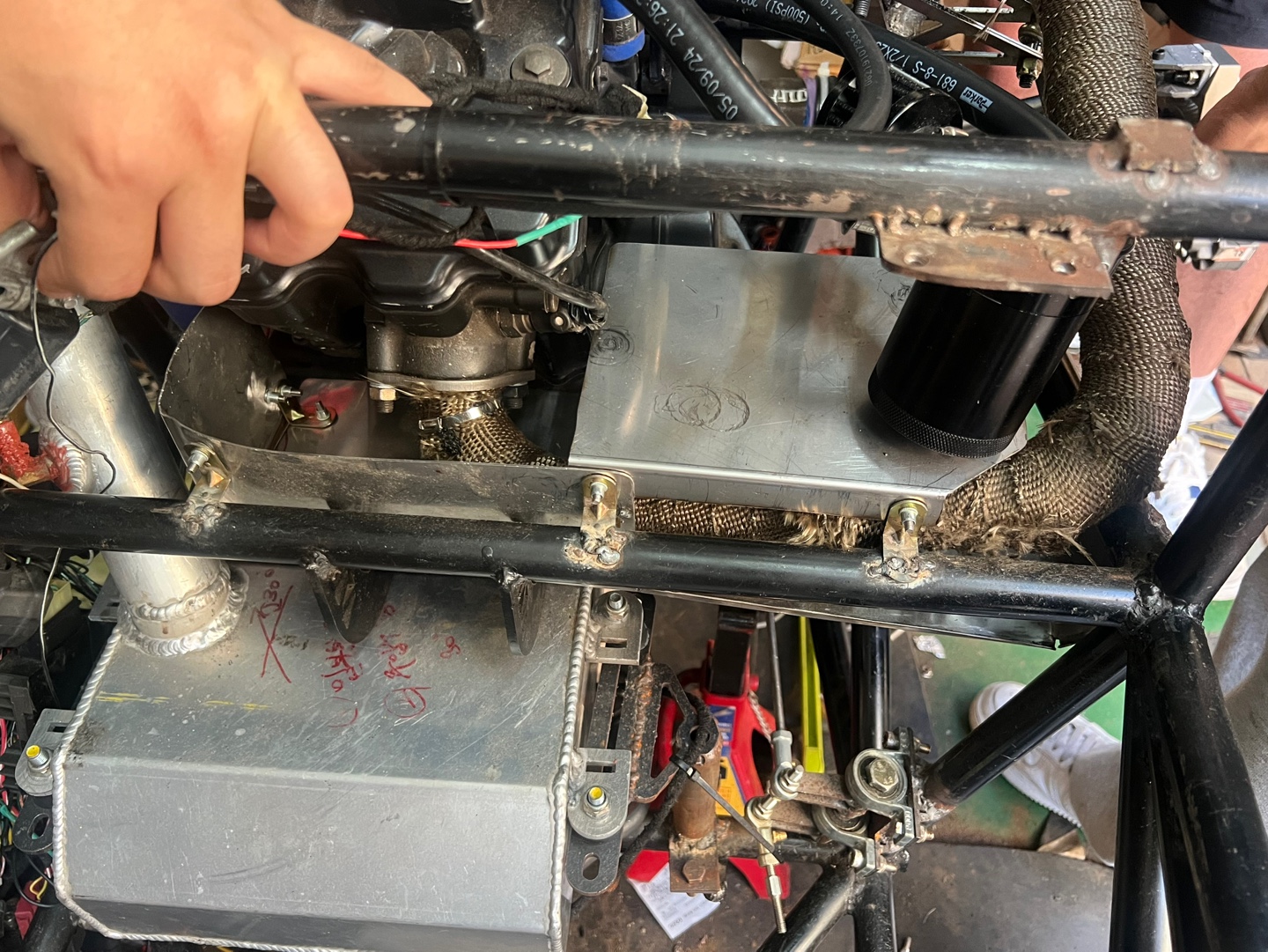

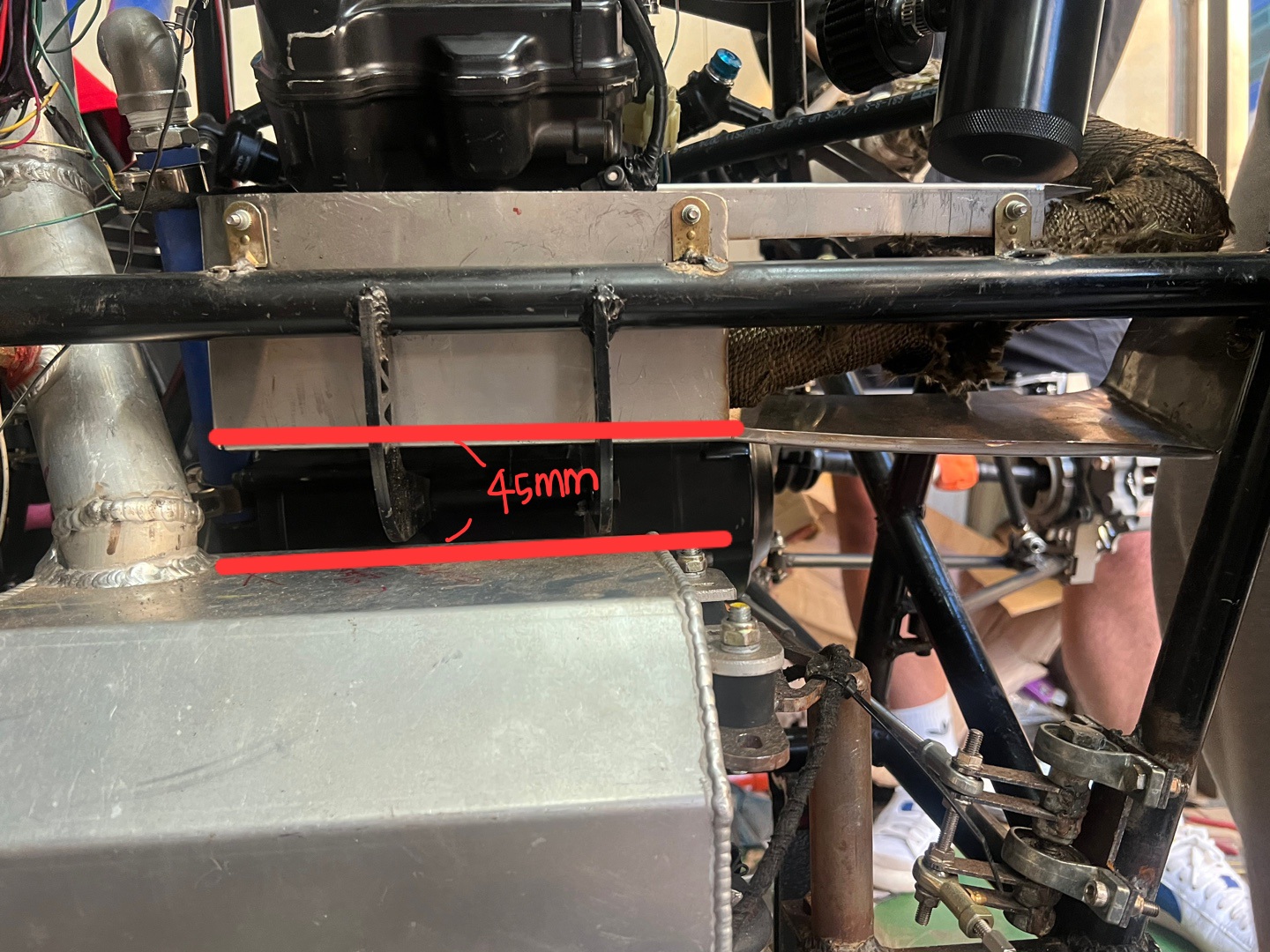

2. 연료통/배기 방화벽 사이 간격을 2번 사진과 같이 45mm 떨어진 채로 고정하였습니다. 이때 열 전도를 막기 위해 3번 사진과 같이 스텐 판과 배기가 닿지 않도록 방화벽을 고정하였습니다. 또한 배기와 운전자 보호를 위해 4번 사진과 같은 구조로 격벽 처리 하였습니다.이러한 형상이 6장 28조 4항의 연료통/배기 방화벽에 대한 규정에 충족하는지에 대해 문의드립니다.
해당 형상에 대한 사진과 이해를 돕기 위한 전체적인 사진을 첨부하였습니다. 감사합니다.
      |
||||||
| 첨부파일1 |  1번 방화벽 틈새.jpg |
|||||
| 첨부파일2 | 2번 연료통 배기 방화벽 간격.jpg |
|||||
| 첨부파일3 | 3번 방화벽 구조 1.jpg |
|||||
| 첨부파일4 | 4번 방화벽 형상.jpg |
|||||
| 첨부파일5 | 방화벽 구조 2.jpg |
|||||
| 첨부파일6 | 방화벽 구조 3.jpg |
|||||
